کنتاکت کمکی NC استپ مدل BE102

کنتاکت کمکی NC استپ مدل BE102

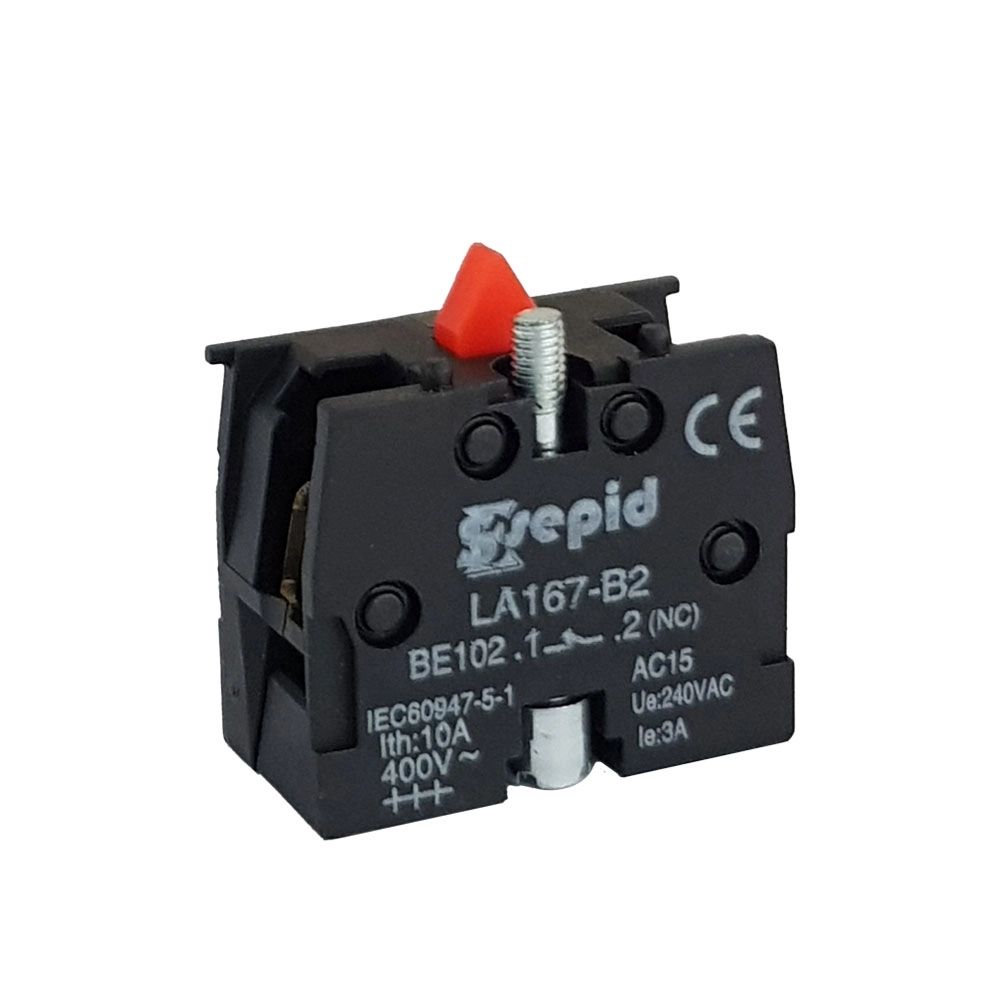

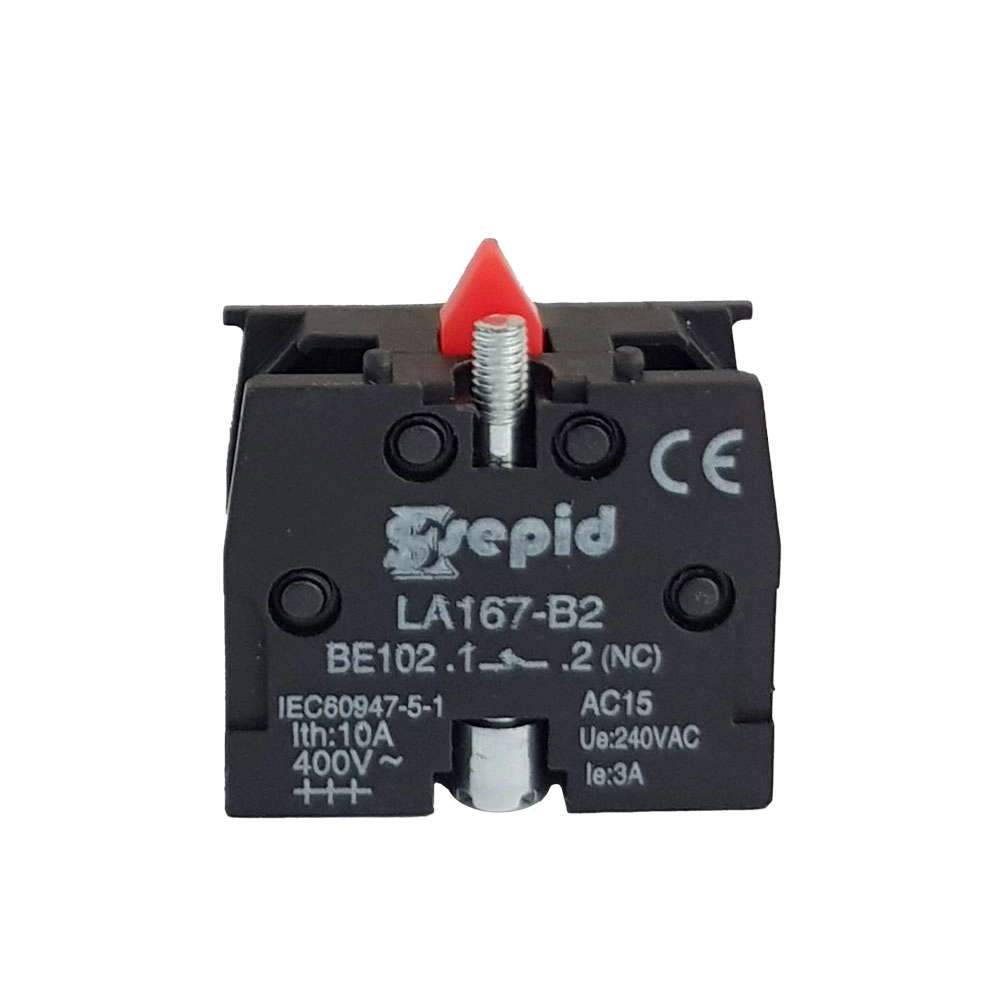

کنتاکت کمکی NC استپ مدل BE102 از سری محصولات XB2 برند سپید الکتریک است. کنتاکت BE102 با داشتن یک کنتاکت نرمال بسته (NC) با شماره ترمینال‌های 1 و 2 در کنترل مدار فرمان به‌عنوان کنتاکت استپ جهت اتصال الکتریکی به کار می‌رود. کنتاکت‌های کمکی می‌توان در هرتعداد و پشت‌سرهم وصل کرد.

جنس تیغه‌های کنتاکت کمکی BE102 از آلیاژ نقره است، بنابراین دوام بسیار زیادی دارد (دوام مکانیکی در قطعاتی مثل کنتاکت‌های کمکی که تعداد دفعات زیادی عمل قطع و وصل را انجام می‌دهند و تیغه‌ها در معرض اصطکاک قرار می‌گیرند، اهمیت زیادی دارد). کنتاکت‌های کمکی سپید الکتریک مانند BE102 که برای پوش باتن ها (کلیدهای فشاری یا شستی‌های فرمان) و سلکتور سوییچ ها (کلیدهای فرمان از نوع دایم و استارتی) و جوی استیک‌های سری XB2 سپید الکتریک مورداستفاده قرار می‌گیرند، دارای دوام مکانیکی قابل‌توجه به میزان 3 میلیون بار است.

کنتاکت کمکی NC استپ مدل BE102، از جنس پلاستیک فشرده شده است. این کنتاکت‌های کمکی دربسته بندی چندتایی موجود است و از مهم‌ترین قطعاتی است که در سری محصولات مدار فرمان وجود دارد.

درجه حفاظت این تجهیز IP40 است. رنج جریان عملکردی کنتاکت کمکی BE102 به‌صورت 3 آمپر در 240 ولت AC مطابق AC-15 است.

عملکرد کنتاکت، ایجاد اتصال الکتریکی توسط یک کلید است به طور مثال زمانی که یک بوش بات دارای کنتاکت کمکی NC فشرده می‌شود و کنتاکت تغییر وضعیت داده و جریان قطع می‌شود.

نحوه اضافه‌کردن کنتاکت کمکی به این شکل است که این کنتاکت‌ها در ساختار بدنه‌ی خود یک عدد پیچ بلند دارند که یک سر آن که محل قرارگیری پیچ‌گوشتی و سر دیگر آن برای پیچ‌کردن، پیچ کنتاکت استفاده می‌شود و هم چنین جای دو عدد شکاف در دو طرف سرپیچ قرار دارد که زایده‌های کنتاکت کنار یکدیگر قرار می‌گیرد.

ویژگی کنتاکت کمکی NC استپ مدل BE102

• طول عمر بالا
• نصب آسان
• بدنه از جنس پلاستیک مقاوم
• دارای 2 سال گارانتی

کنتاکت کمکی

کنتاکت‌های کمکی به شکل طرح تله است. این نوع کنتاکت‌های کمکی، ابعاد و اندازه کوچکی دارند؛ اما بااین‌وجود از استحکام و مقاومت بالایی برخوردارند و قابلیت تحمل حرارت‌های بالا را دارد؛ زیرا بدنه این کنتاکت‌های کمکی از جنس پلاستیک نسوز است. کنتاکت‌های استارت قابلیت اتصال به پوش باتن ها و کلیدهای فرمان ثابت و متحرک مدل فلزی را دارد. طریقه نصب کنتاکت کمکی بر روی بدنه‌ی تجهیزات فرمان سری XB2 به این صورت است که قسمت زبانه کنتاکت که بر روی بدنه قرار دارد و از طریق پیچ کنتاکت بر روی بدنه پیچ می‌شود از این باتوجه‌به نیاز می‌توان تعداد کنتاکت‌ها تغییر داد (کم یا زیاد کرد) و یا نوع کنتاکت‌ها را تغییر داد.

هدف از استفاده کنتاکت، ایجاد اتصال الکتریکی توسط یک کلید است. کنتاکت‌ها به دو نوع نرمال باز NO و نرمال بسته NC تقسیم‌بندی می‌شوند. این کنتاکت‌ها در همه‌ی پوش باتن ها و سلکتور سوییچ های فلزی استفاده می‌شوند.

دسته‌بندی دیگر کنتاکت‌ها از نظر مکانیکی و الکتریکی بودن آنها است. کنتاکت‌های مکانیکی با انجام یک حرکت مکانیکی تحریک می‌شوند، در نتیجه قطع و یا وصل منبع تغذیه در عملکرد آنها تأثیری ندارد، درحالی‌که کنتاکت‌های الکتریکی وابسته به منبع تغذیه هستند و در نتیجه با قطع منبع تغذیه از شرایط پایدار خارج می‌شوند.
