کلید فرمان یک طرفه (0-1) XB2 مدل XB2-BD21 سپیدالکتریک

کلید فرمان یک طرفه (0-1) XB2 مدل XB2-BD21

کلید فرمان یک طرفه (0-1) XB2 مدل XB2-BD21، از انواع کلید فرمان است. کلیدهای فرمان از جمله قطعاتی هستند که از آنها به عنوان ورودی در مدار الکترونیکی فرمان به کار گرفته می شود. کاری که این کلیدهای فرمان انجام می دهد این است که موجب راه اندازی و یا توقف تجهیزات فرمان در تاسیسات الکترونیکی می شود. این کلیدها از نظر نوع عملکردی که در مدار فرمان دارند، دارای عملکردی دائمی هستند. این کلید از نوع فرمانی یک طرفه هستند که دارای دو حالت صفر و یک است.

کلیدهای فرمان با توجه به تعداد حالت های کلید، نوع و تعداد پلاتین ها، اهرمی یا چرخشی بودن دسته کلگی، عملکرد دائمی یا برگشت فنری، چراغ دار بودن کلگی و هم چنین درجه امنیت به کار برده شده در آن ها در انواع فرمانی یک طرفه، فرمانی دو طرفه، فرمانی سوئیچ دار و لامپ دار طبقه بندی می شوند.

این دکمه های فشاری یا پوش باتن ها دارای ابعاد کوچکی هستند که جایگزین بسیار مناسبی به جای استفاده از کلیدهای دارای ابعاد بزرگ در مدار فرمان هستند.



ویژگی های ظاهری کلید فرمان یک طرفه (0-1) XB2 مدل XB2-BD21

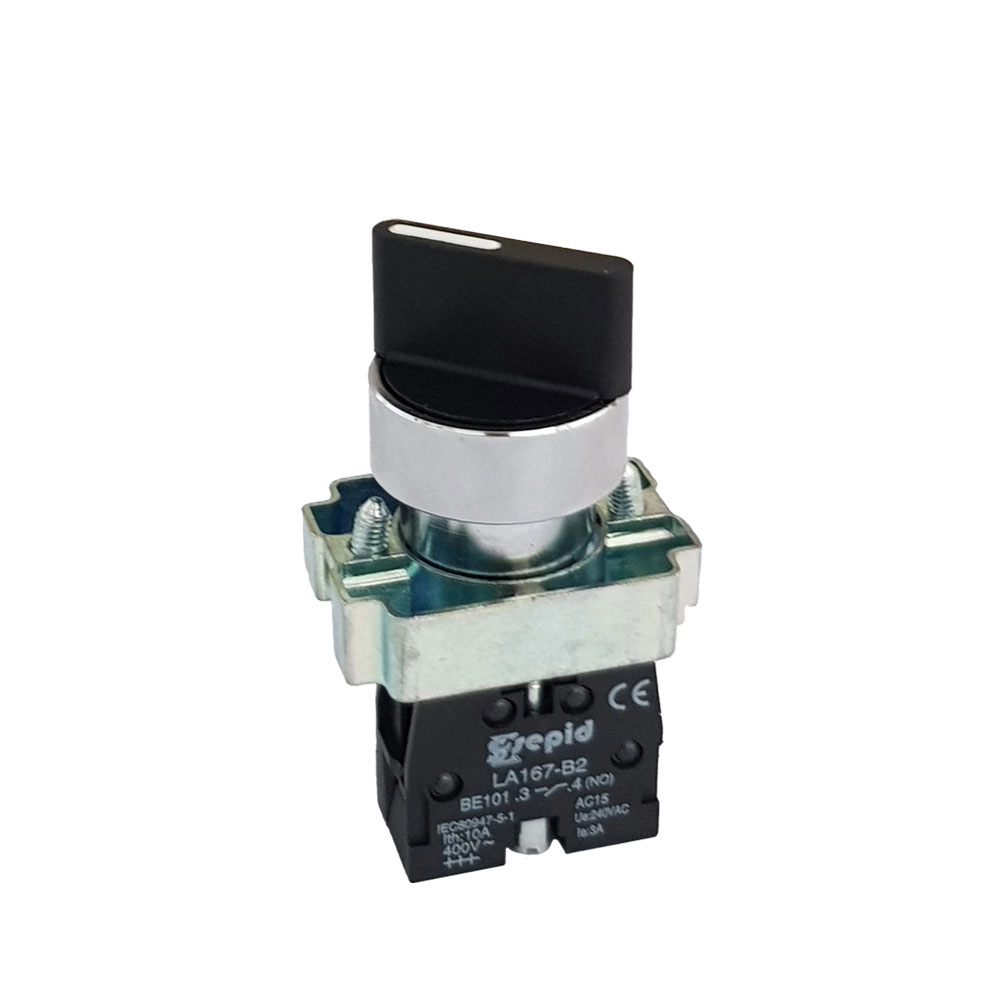

شکل دسته کلگی کلیدهای فرمان XB2 برند سپید الکتریک به شکل اهرم بوده که به رنگ مشکی است که این نوع رنگ بندی بر اساس استانداردها، به معنای دکمه راه اندازی یا روشن کننده تجهیز و ارتباط وسیله است. این کلگی درون قالب و گاردی از جنس فلز که به شکل دایره است و همانند محافظ عمل می کند، جای داده شده است که مانع از برخورد اتفاقی اجسام به آن می شود. این نوع از کلیدها برای شروع به کار کردن نیاز به اعمال فشار توسط دست دارد که باید اینکار به صورت کامل و صحیح انجام شود و پس از اعمال نیرو کلید در همان حالت باقی می ماند.

کلید فرمان یک طرفه (0-1) XB2 مدل XB2-BD21، از جمله کلیدهای فرمان نوع XB2 برند سپیدالکتریک است که در این نوع مدل ها، قالب کلگی از جنس فلز است و کلگی دارای قسمتی لوله ای شکل به قطر 22 میلی‌متر است که بر روی سطح بیرونی آن گیره هایی هایی وجود دارد که از طریق آن، کلگی در داخل بدنه ی کلید قرار می گیرد. حال برای جدا نشدن کلگی از بدنه در هنگام استفاده از آن در مدار فرمان، می توان از طریق سفت کردن پیچ هایی که در دو سمت بدنه قرار دارد، کلگی را به بدنه محکم کنید.

این نوع از کلیدهای فرمان بدون چراغ و از نوع ساده است. نکته قابل توجه در این مدل از پوش باتن ها این است که امکان اضافه و کم کردن تعداد کنتاکت استارت و استاپ فلزی از طریق پیچ کردن وجود دارد.

پلاتینی که در کلیدهای فرمان مدل XB2 مورد استفاده قرار می گیرد، توسط یک پیچ به بدنه متصل می شود. این بلوک پلاتینی، از نوع پلاتین نرمال باز (Normally Open) با شماره های ترمینال 3 و 4 است که در هنگام تغییر در مدار فرمان، جهت وصل جریان توسط کاربر، کنتاکت ها تغییر می کنند. کنتاکت هایی که در ساختار این دکمه های فشاری به کار برده شده است دارای گواهی کیفیت اروپا (CE) و گواهی استاندارد با شماره ی IEC60947-5-1 هستند.



راه اندازی تجهیزات توسط کلید فرمان یک طرفه (0-1) XB2 مدل XB2-BD21

این نوع از کلیدها در حالت پیش فرض و معمولی برای راه اندازی تجهیزات و مدار فرمان در نظر گرفته شده است از این نظر در هنگام سیم بندی کنتاکت های کلید، از یک پلاتین نرمال باز با شماره های 3 و 4 برای راه اندازی و روشن کردن یک تجهیز متصل به کلید استفاده می شود. این نوع سیم بندی کنتاکت، در حالت صفر، تجهیز خاموش و در حالت یک تجهیز روشن می شود.

در صورتی که بخواهید از این نوع کلیدها برای خاموش کردن تجهیزات و قطع مدار فرمان استفاده کنید می توانید نوع و یا تعداد کنتاکت ها را تغییر دهید که به دو روش می توانید این کار را انجام دهید:

1. اضافه کردن یک کنتاکت استوپ فلزی که در ساختار خود دارای دو کنتاکت نرمال بسته (NC) با شماره های ترمینال 1 و 2 است به این صورت که آن را بر روی پلاتین نرمال باز از طریق پیچی که دارد، پیچ کنید.
2. پلاتین نرمال باز را از روی بدنه کلید فرمان باز کرده و پلاتین نرمال بسته را به جای آن بر روی بدنه کلید پیچ کنید و سپس آن را سیم بندی کنید.

به این ترتیب با قرار دادن اهرم کلید در حالت صفر، یک تجهیز روشن می شود و با چرخاندن کلید به سمت راست یا وضعیت یک، همان تجهیز خاموش می شود.

برای سیم بندی کنتاکت های این کلید فرمانی یک طرفه فلزی طرح تله، از دو پلاتین نرمال باز (Normally Open) با شماره های ترمینال 3 و 4 برای راه اندازی تجهیز استفاده می شود.

توجه: کلید های فرمان یک طرفه از نظر کارکرد شبیه به شستی ها هستند اما از نظر رنگ کلگی، نحوه عملکرد، شکل ظاهری کلگی و نوع و تعداد پلاتین های به کار برده شده با یکدیگر تفاوت هایی دارند.



اجزای تشکیل دهنده کلید فرمان یک طرفه (0-1) XB2 مدل XB2-BD21

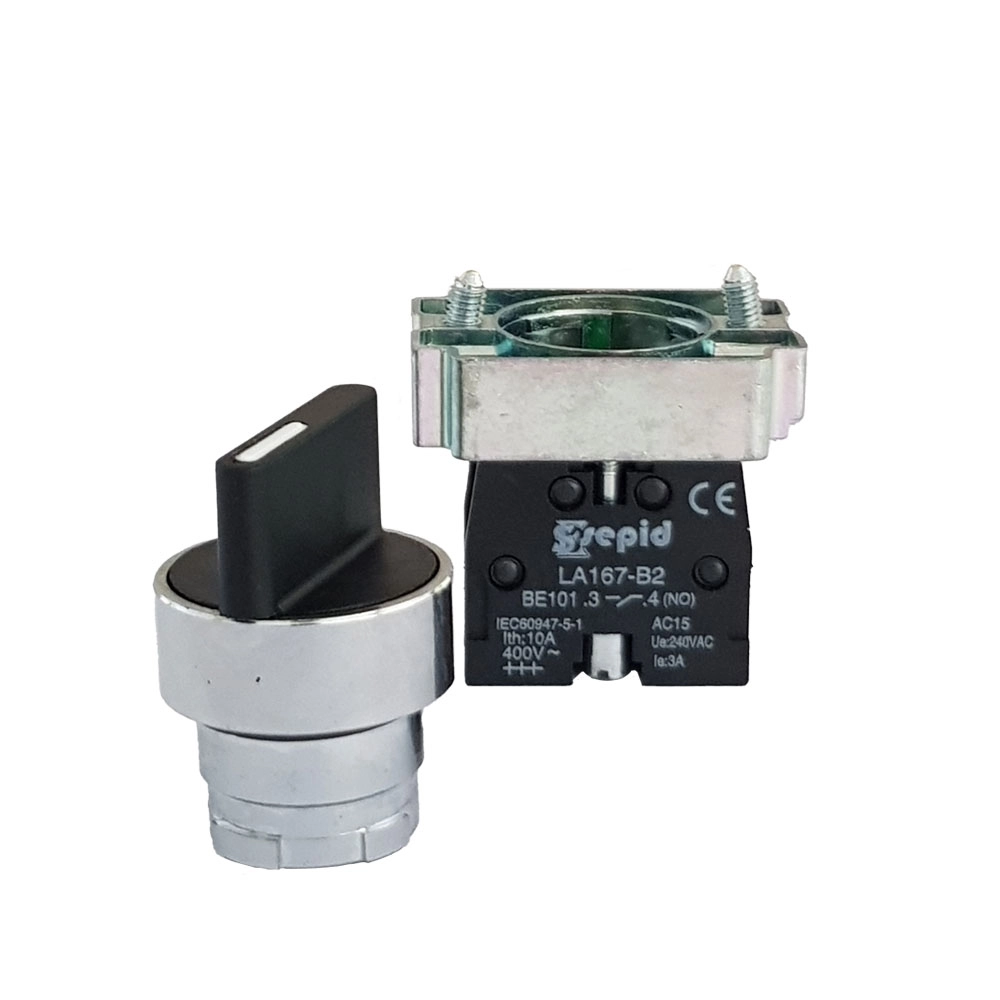

• عملگر یا سری یا کلگی (Actuator): عملگر کلید فرمان یک طرفه به بخشی از کلید گفته می شود که قسمت رویه ی دسته آن به شکل اهرم هستند که در هنگام نصب، بر روی درب تابلو برق یا هر سطح دیگری که قابل مشاهده است و کاربر می تواند به راحتی به آن دسترسی دارد. این سری اهرم قابلیت چرخش 45 درجه را دارد که این تغییر حالت به صورت دستی انجام می شود. تغییر حالتی که در کلید انجام می شود، با توجه به نوع کلید، دو حالته است.
• پلاتین: پوش باتن ها برای اینکه از قابلیت  انتقال فرمان قطع و وصل در مدار الکتریکی  برخوردار شوند در قطعات خود دو نوع کنتاکت یا پلاتین نرمال باز (NO) و نرمال بسته (NC)دارند که با توجه به نوع کارایی کلید ممکن است دارای یکی از انواع پلاتین یا هر دوی آنها در ساختار خود شوند.

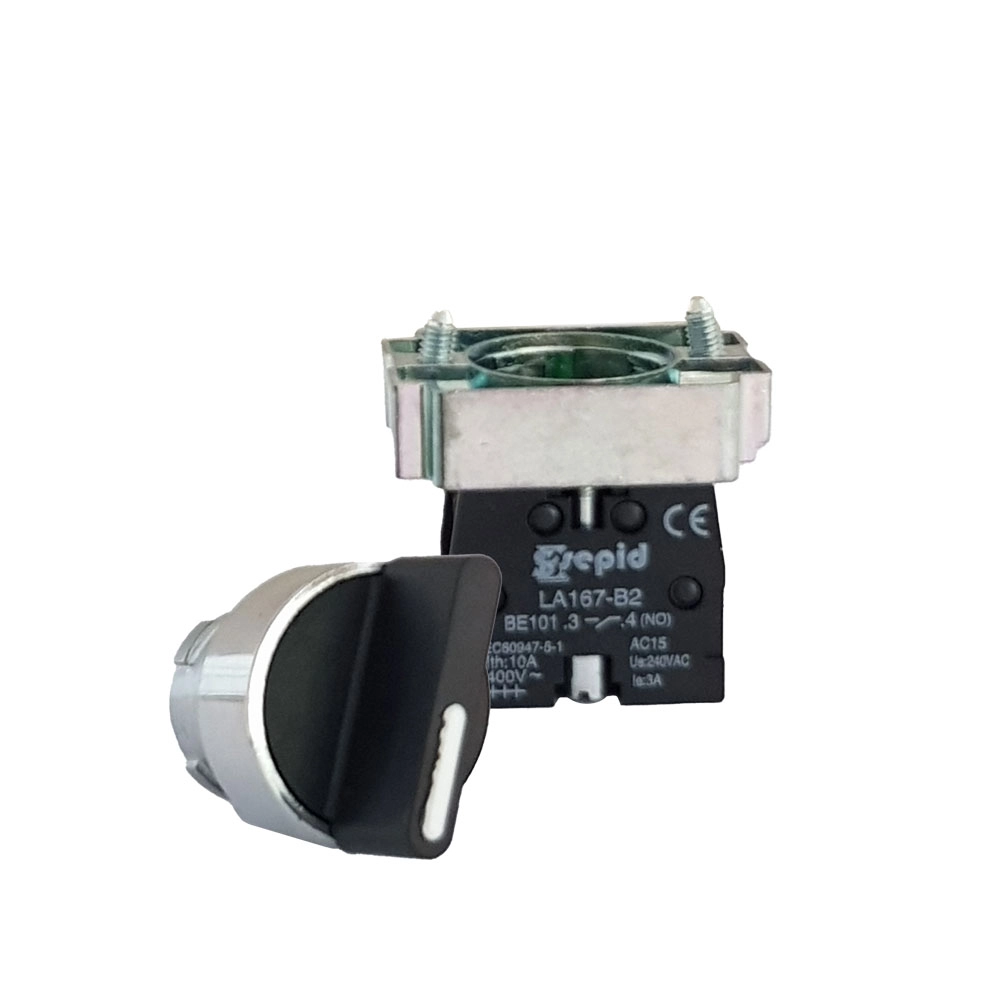

• قاب یا بدنه: بدنه قسمتی است که عملگر در داخل آن قرار می گیرد و پلاتین ها به آن متصل می شود. نحوه قرار گیری پلاتین هایی که در ساختار این کلید استفاده شده است، به روش  فشار دادن بر روی بدنه است.



نحوه نصب کلید فرمان یک طرفه (0-1) XB2 مدل XB2-BD21

کلیدهای یک طرفه یا دو حالته دارای وضعیت صفر و یک (حالت وسط یا صفر، طرف راست یا یک)است. برای نصب کلید فرمان، در ابتدا سوراخی به اندازه 22 میلی‌متر در قسمتی که قصد نصب کلید را دارید، به وجود می آورید و سپس کلگی را که قبلا از بدنه جدا کرده بودید، از داخل آن عبور داده و بوسیله مهره ای که برای محکم کردن کلگی به بدنه است، آن را به بدنه متصل می کنید. سپس سیم بندی های پلاتین ها را انجام داده و در مرحله آخر پلاتین ها را روی بدنه کلیدفرمان قرار می دهید.
