کلید فرمان دو طرفه(2-0-1) XB2 مدل XB2-BD33

کلید فرمان دو طرفه (2-0-1) XB2 مدل XB2-BD33 از انواع کلید فرمان است. کلیدهای فرمان از جمله قطعاتی هستند که از آنها به عنوان ورودی در مدار الکترونیکی فرمان به کار گرفته می شود. کاری که این کلیدهای فرمان انجام می دهد این است که موجب راه اندازی و یا توقف تجهیزات فرمان در تاسیسات الکترونیکی می شود. این کلیدها از نظر نوع عملکردی که در مدار فرمان دارند، دارای عملکردی دائمی هستند. این کلید از نوع فرمانی دو طرفه هستند و دارای سه حالت صفر و یک و دو (1-0-2) است.

کلیدهای فرمان با توجه به تعداد حالت های کلید، نوع و تعداد پلاتین ها، اهرمی یا چرخشی بودن دسته کلگی، عملکرد دائمی یا برگشت فنری، چراغ دار بودن کلگی و هم چنین درجه امنیت به کار برده شده در آن ها، در انواع فرمانی یک طرفه، فرمانی دو طرفه، فرمانی سوئیچ دار و لامپ دار طبقه بندی می شوند.

این دکمه های فشاری یا پوش باتن ها دارای ابعاد کوچکی هستند که جایگزین بسیار مناسبی به جای استفاده از کلیدهای دارای ابعاد بزرگ در مدار فرمان می باشند.



 ساختاری کلید فرمان دو طرفه(2-0-1) XB2 مدل XB2-BD33

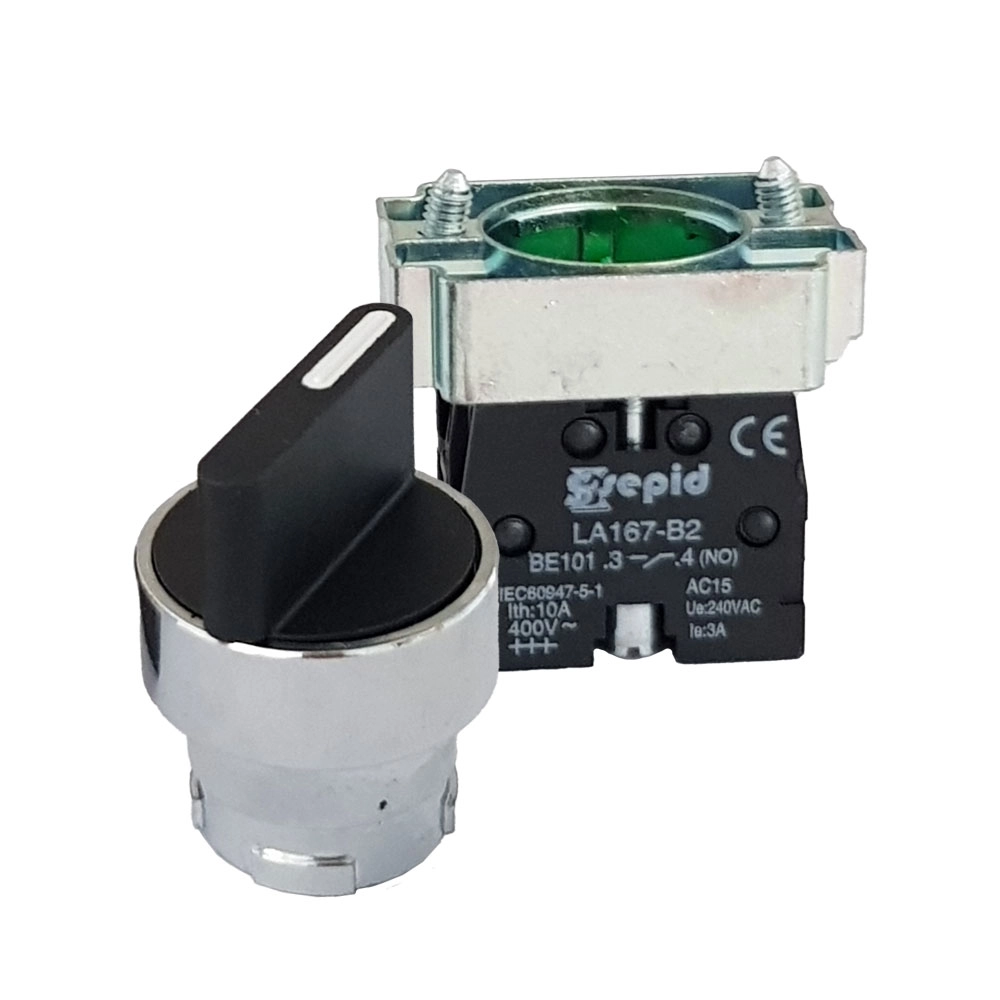

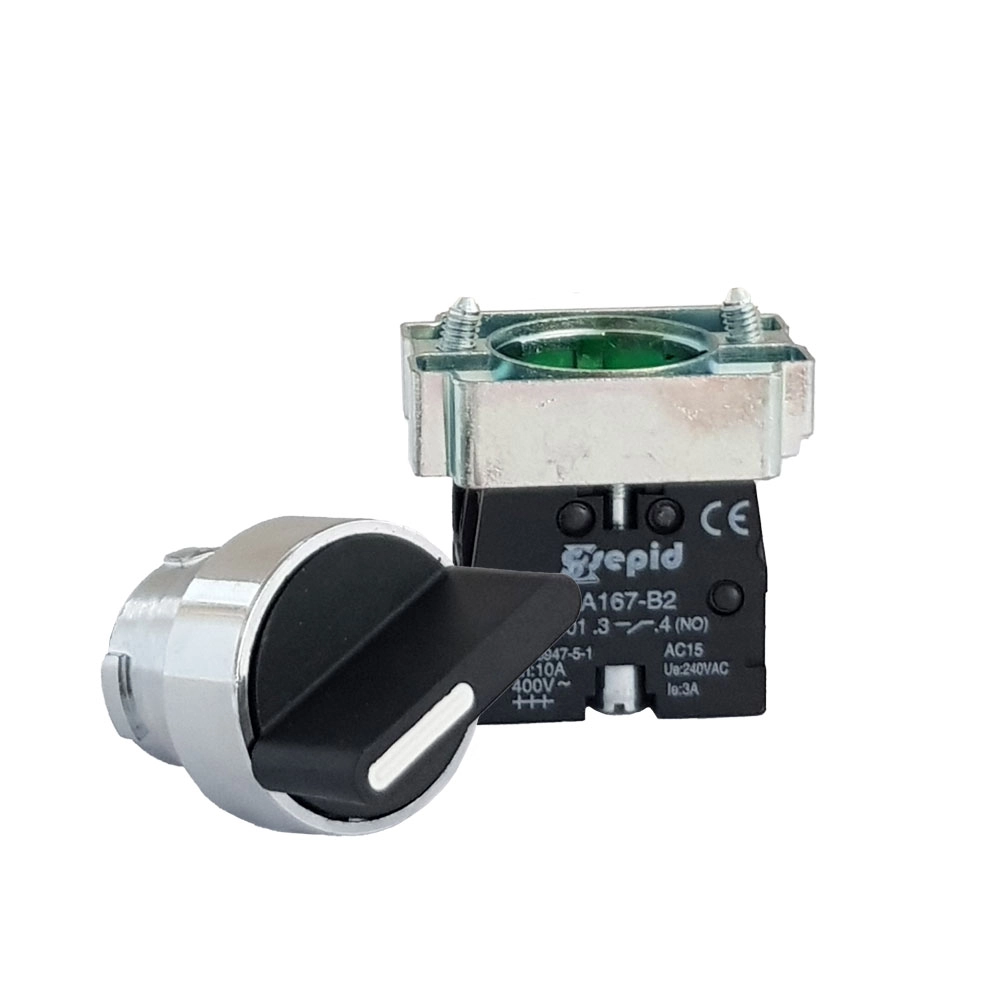

شکل دسته کلگی کلید فرمان دو طرفه (2-0-1) XB2 مدل XB2-BD33 برند سپید الکتریک به شکل اهرم بوده که به رنگ مشکی است، این نوع رنگ بندی بر اساس استانداردها، به معنای دکمه راه اندازی یا روشن کننده تجهیز و ارتباط وسیله است. این کلگی درون قالب و گاردی از جنس فلز و به شکل دایره قراردارد و همانند محافظ عمل می کند، جای داده شده است که مانع از برخورد اتفاقی اجسام به آن می شود. این نوع از کلیدها برای شروع به کار کردن نیاز به اعمال فشار توسط دست دارد که باید اینکار به صورت کامل و صحیح انجام شود و پس از اعمال نیرو، کلید در همان حالت باقی می ماند.

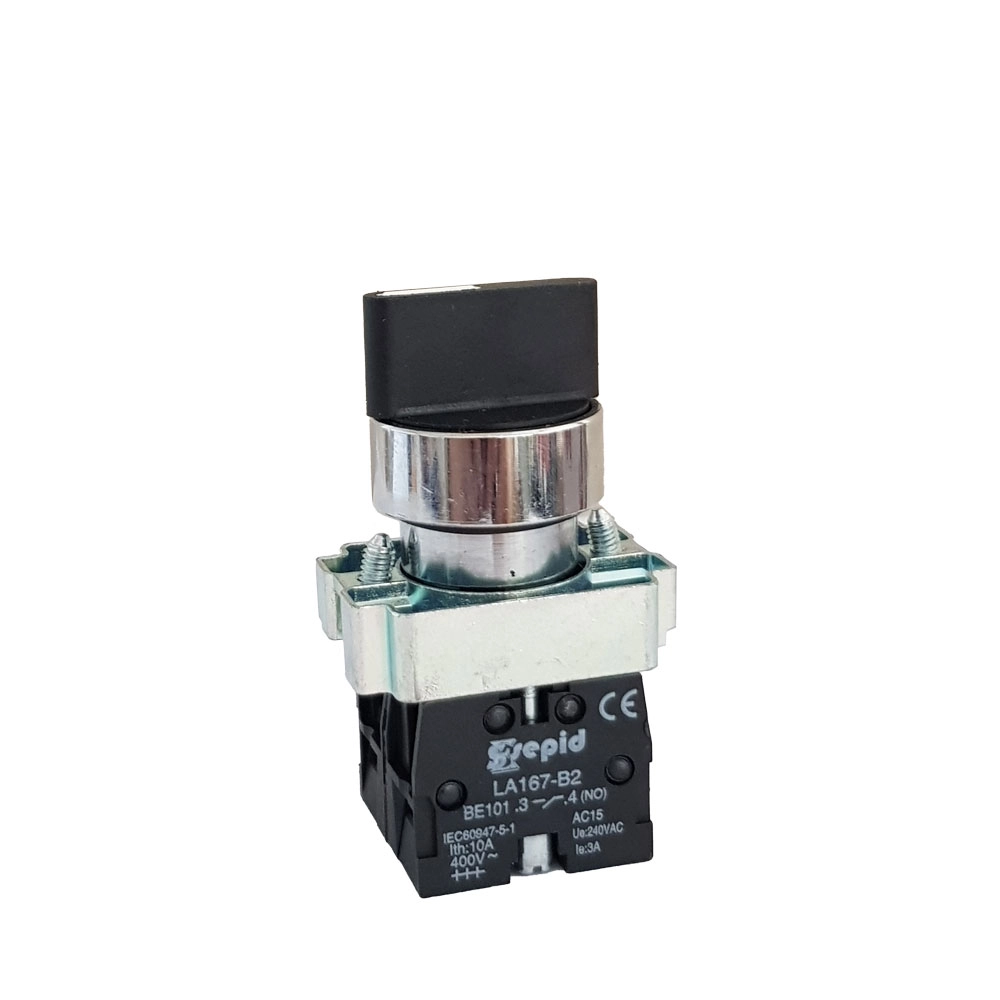

کلید فرمان دو طرفه(2-0-1) XB2 مدل XB2-BD33، از جمله کلیدهای فرمان نوع XB2 برند سپید الکتریک است که در این نوع مدل ها، قالب کلگی از جنس فلز  و از نظر ظاهری لوله ای شکل به قطر 22 میلی متر است که بر روی سطح بیرونی آن، گیره‌هایی وجود دارد که از طریق آن، کلگی در داخل بدنه ی کلید قرار می گیرد، برای جدا نشدن کلگی از بدنه، در هنگام استفاده از آن در مدار فرمان، می توان از طریق سفت کردن پیچ هایی که در دو سمت بدنه قرار دارد کلگی را به بدنه محکم کنید.

این نوع از کلیدهای فرمان بدون چراغ و از نوع ساده است. نکته قابل توجه در این مدل از پوش باتن ها این است که امکان اضافه و کم کردن تعداد کنتاکت استارت و استاپ فلزی از طریق پیچ کردن وجود دارد.



نحوه راه اندازی تجهیزات توسط کلید فرمان کلید فرمان دو طرفه(2-0-1) XB2 مدل XB2-BD33

دو پلاتینی که در کلیدهای فرمان مدل XB2 مورد استفاده قرار می گیرد، توسط دو پیچ به بدنه متصل می شود. این بلوک های پلاتینی، از نوع پلاتین نرمال باز (Normally Open) با شماره های ترمینال 3 و 4 است که در هنگام تغییر در مدار فرمان، جهت وصل جریان توسط کاربر، کنتاکت ها تغییر می کند. کنتاکت هایی که در ساختار این دکمه های فشاری به کار برده شده است دارای گواهی کیفیت اروپا (CE) و گواهی استاندارد با شماره ی IEC60947-5-1 است.

این نوع از کلیدهای فرمانی دو طرفه برای راه اندازی دو تجهیز در مدار فرمان در نظر گرفته شده است از این نظر در هنگام سیم بندی کنتاکت های کلید، از دو پلاتین نرمال باز با شماره های 3 و 4 به منظور راه اندازی و روشن کردن دو تجهیز مجزای متصل به کلید دو طرفه استفاده می شود. این نوع سیم بندی کنتاکت ها در حالت صفر، هر دو تجهیز خاموش و در حالت یک تجهیز شماره یک روشن و در حالت دو تجهیز شماره دو روشن می شود. (حالت وسط خاموش،طرف چپ روشن ، طرف راست روشن)



اجزای تشکیل دهنده کلید فرمان دو طرفه(2-0-1) XB2 مدل XB2-BD33

• عملگر یا سری یا کلگی (Actuator) : عملگر کلید فرمان دو طرفه(2-0-1) XB2 مدل XB2-BD33 به بخشی از کلید گفته می شود که قسمت رویه ی دسته آن به شکل اهرم است و  هنگام نصب، بر روی درب تابلو برق یا هر سطح دیگری که قابل مشاهده است و کاربر به راحتی به آن دسترسی دارد. این سری اهرم قابلیت چرخش 45 درجه در دو جهت مخالف هم را دارد که این تغییر حالت به صورت دستی انجام می شود. تغییر حالتی که در کلید انجام می شود، با توجه به نوع کلید، سه حالته ( 0-1-2) است.
• پلاتین: کلید فرمان دو طرفه که از دسته پوش باتن ها محسوب میشود، برای اینکه قادر به انتقال فرمان قطع و وصل در مدار الکتریکی شوند، دارای یک نوع کنتاکت یا پلاتین نرمال باز ( NO) در ساختار خود هستند.

• قاب یا بدنه: بدنه قسمتی است که عملگر در داخل آن قرار می گیرد و پلاتین ها به آن متصل می شود. نحوه قرار گیری پلاتین هایی که در ساختار این کلید استفاده شده است، به روش  فشار دادن بر روی بدنه است.



نحوه نصب کلید فرمان دو طرفه(2-0-1) XB2 مدل XB2-BD33

کلیدهای دو طرفه یا سه حالته دارای وضعیت صفر، یک و دو (حالت وسط خاموش،طرف چپ روشن ، طرف راست روشن) است. برای نصب کلید فرمان، در ابتدا سوراخی به اندازه 22 میلی‌متر در قسمتی که قصد نصب کلید را دارید، به وجود می آورید و سپس کلگی را که قبلا از بدنه جدا کرده بودید، از داخل آن عبور داده و بوسیله مهره ای که برای محکم کردن کلگی به بدنه است، آن را به بدنه متصل می کنید. سپس سیم بندی های پلاتین ها را انجام داده و در مرحله آخر پلاتین ها را روی بدنه کلیدفرمان قرار می دهید.
