کنتاکت کمکی NO استارت مدل BE101 سپیدالکتریک

کنتاکت کمکی NO استارت مدل BE101

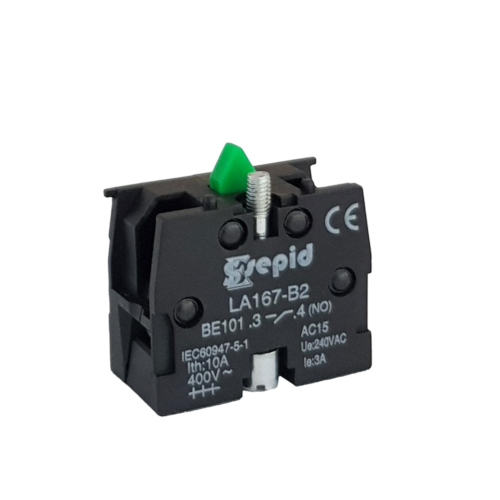

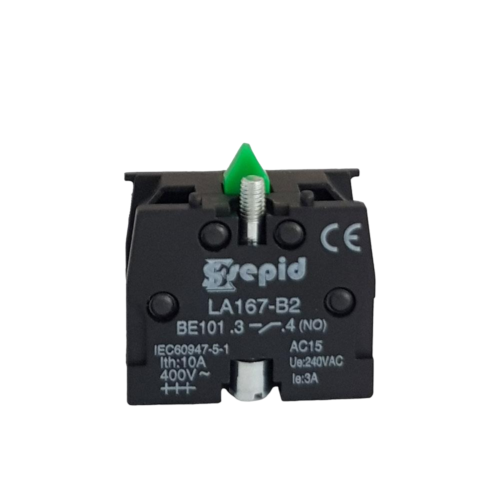

کنتاکت کمکی NO استارت مدل BE101 از سری محصولات XB2 برند سپید الکتریک است. کنتاکت BE101 با داشتن یک کنتاکت نرمال باز (NO) با شماره ترمینال‌های 3 و 4 در کنترل مدار فرمان به‌عنوان کنتاکت استارت جهت اتصال الکتریکی به کار می‌رود.

ساختار بدنه کنتاکت کمکی BE101، از جنس پلاستیک فشرده شده است. این کنتاکت‌های کمکی در بسته‌بندی چندتایی موجود است و از مهم‌ترین قطعاتی است که در سری محصولات مدار فرمان وجود دارد.

جنس تیغه‌های کنتاکت کمکی BE101 از آلیاژ نقره است؛ علاوه بر طول عمر بالا از قابلیت رسانایی بالای جریان برق برخوردار است. (دوام مکانیکی در قطعاتی مثل کنتاکت‌های کمکی که تعداد دفعات زیادی عمل قطع و وصل را انجام می‌دهند و تیغه‌ها در معرض اصطکاک قرار می‌گیرند، اهمیت زیادی دارد). کنتاکت‌های کمکی BE101 که برای پوش باتن ها (کلیدهای فشاری یا شستی‌های فرمان) و سلکتور سوییچ ها (کلیدهای فرمان از نوع دائم و استارتی) و جوی استیک‌های سری XB2 مورداستفاده قرار می‌گیرند، دارای دوام مکانیکی قابل‌توجه به میزان 3 میلیون بار است.

 درجه حفاظت این تجهیز IP40 (در برابر تماس و ضربه) است. رنج جریان عملکردی کنتاکت کمکی BE101 به‌صورت 3 آمپر در 240 ولت AC مطابق AC-15 است. مزایای به‌کارگیری این کنتاکت‌ها این است که به‌گونه‌ای طراحی شده‌اند که می‌توان باتوجه‌به نیاز و نوع شستی و کلید فرمان، به آن‌ها کنتاکت اضافه و یا از آن کم کرد.

نحوه اضافه‌کردن کنتاکت کمکی NO استارت مدل BE101 به این شکل است که این کنتاکت‌ها در ساختار بدنه‌ی خود یک عدد پیچ بلند دارند که یک سر آن که محل قرارگیری پیچ‌گوشتی و سر دیگر آن برای پیچ‌کردن، پیچ کنتاکت استفاده می‌شود و هم چنین جای دو عدد شکاف در دو طرف سرپیچ قرار دارد که زایده‌های کنتاکت کنار یکدیگر قرار می‌گیرد.

ویژگی کنتاکت کمکی NO استارت مدل BE101

• طول عمر بالا
• نصب آسان
• بدنه از جنس پلاستیک مقاوم
• دارای 2 سال گارانتی

کنتاکت کمکی

کنتاکت‌های کمکی به شکل طرح تله است. این نوع کنتاکت‌های کمکی، ابعاد و اندازه کوچکی دارند؛ اما بااین‌وجود از استحکام و مقاومت بالایی برخوردارند و قابلیت تحمل حرارت‌های بالا را دارد؛ زیرا بدنه این کنتاکت‌های کمکی از جنس پلاستیک نسوز است. کنتاکت‌های استارت قابلیت اتصال به پوش باتن ها و کلیدهای فرمان ثابت و متحرک مدل فلزی را دارد. طریقه نصب کنتاکت کمکی بر روی بدنه‌ی تجهیزات فرمان سری XB2 به این صورت است که قسمت زبانه کنتاکت که بر روی بدنه قرار دارد و از طریق پیچ کنتاکت بر روی بدنه پیچ می‌شود از این باتوجه‌به نیاز می‌توان تعداد کنتاکت‌ها تغییر داد(کم یا زیاد کرد) و یا نوع کنتاکت‌ها را تغییر داد.

هدف از استفاده کنتاکت، ایجاد اتصال الکتریکی توسط یک کلید است. کنتاکت‌ها به دو نوع نرمال باز NO و نرمال بسته NC تقسیم‌بندی می‌شوند. این کنتاکت‌ها در همه‌ی پوش باتن ها و سلکتور سوییچ های فلزی استفاده می‌شوند.

دسته‌بندی دیگر کنتاکت‌ها از نظر مکانیکی و الکتریکی بودن آنها است. کنتاکت‌های مکانیکی با انجام یک حرکت مکانیکی تحریک می‌شوند، در نتیجه قطع و یا وصل منبع تغذیه در عملکرد آنها تأثیری ندارد. درحالی‌که کنتاکت‌های الکتریکی وابسته به منبع تغذیه هستند و در نتیجه با قطع منبع تغذیه از شرایط پایدار خارج می‌شوند.

سپیدالکتریک

مجموعه سپید الکتریک با هدف ارائه کالا های برقی با کیفیت و قیمت مناسب از سال 1402 به همت جوانان ایرانی شروع به فعالیت کرده است. عمده کالا های این مجموعه شامل انواع پوش‌باتون ها، کلیدهای فرمان، کلید‌های قدرت و کنتاکتور تک‌فاز است.
این هنوز آغاز راه این مجموعه تازه نفس است …
