شاسی قارچی قفل شو XB2 مدل XB2-BS542

توضیحات

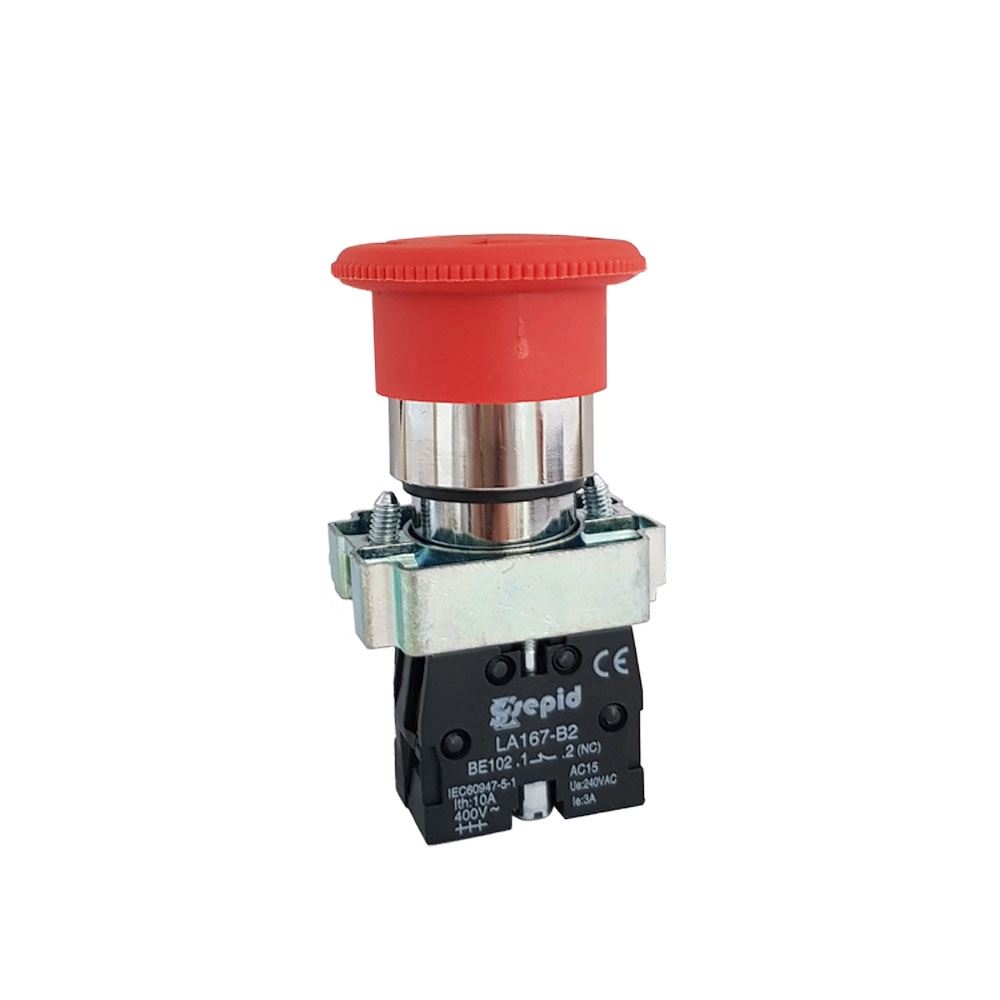

شاسی قارچی قفل شو XB2 مدل XB2-BS542

شاسی قارچی قفل شو XB2 مدل XB2-BS542، دارای مکانیزمی شبیه به قفل داخلی در ساختار عملگر (کلگی) خود هستند که پس از اعمال نیرو و وارد شدن فشار بر روی آن، عملگر شستی قفل شده و پس از برداشتن فشار از روی آن، مجدد به حالت اولیه خود باز نمی گردد و در همان حالت باقی می ماند که از این نظر همانند کلیدهای برق است، با توجه به این نوع واکنش شستی، به این نوع شستی ها، کلید قطع اضطراری (Emergency Switching Off Push button) نیز گفته می شود که با کوچکترین ضربه و بدون هیچ گونه دقتی تحریک می شود. این نوع شستی ها دارای عملکردی دائمی هستند که پس از اعمال فشار بر روی کلگی به حالت اولیه خود باز نمی گردد و در همان حالت باقی می ماند تا خطرات به وجود آمده برطرف شود.

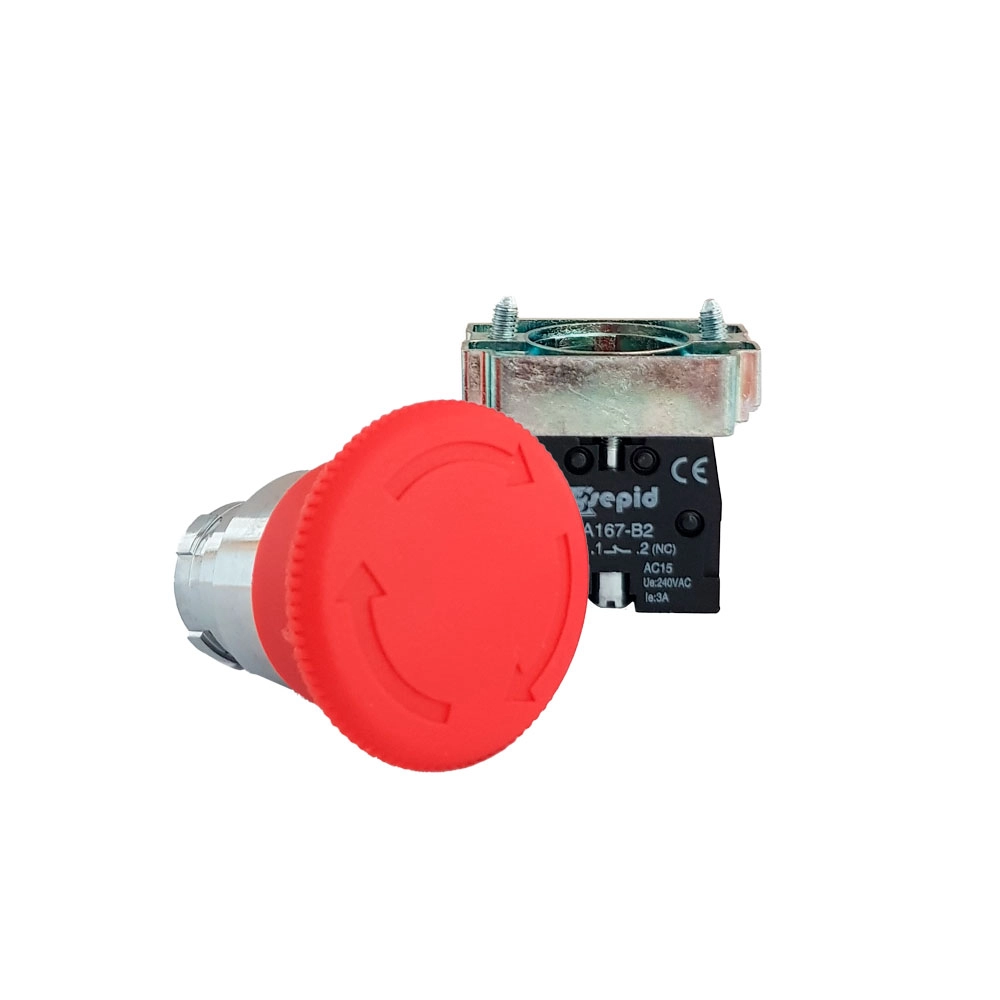

کلگی که در ساختار این شستی به کار برده شده است از نوع قارچی تکی قفل شو است که به جهت کاربرد اضطراری که دارد به رنگ قرمز است و بر روی آن فلش هایی رسم شده است که جهت چرخاندن کلگی برای بازگشت به حالت اولیه را نشان می دهد.

آنجایی که این پوش باتن از نوع شاسی قارچی قفل شوی چرخشی (Turn To Release) است، پس از فشار آوردن بر روی کلگی و قطع مدار توسط شخص، برای راه اندازی مجدد آن می بایست کلگی شستی را در جهت فلش هایی که بر روی آن نقش بسته است، چرخاند تا کلید از حالت استپ اضطراری خارج شده و مدار دوباره راه اندازی شود.

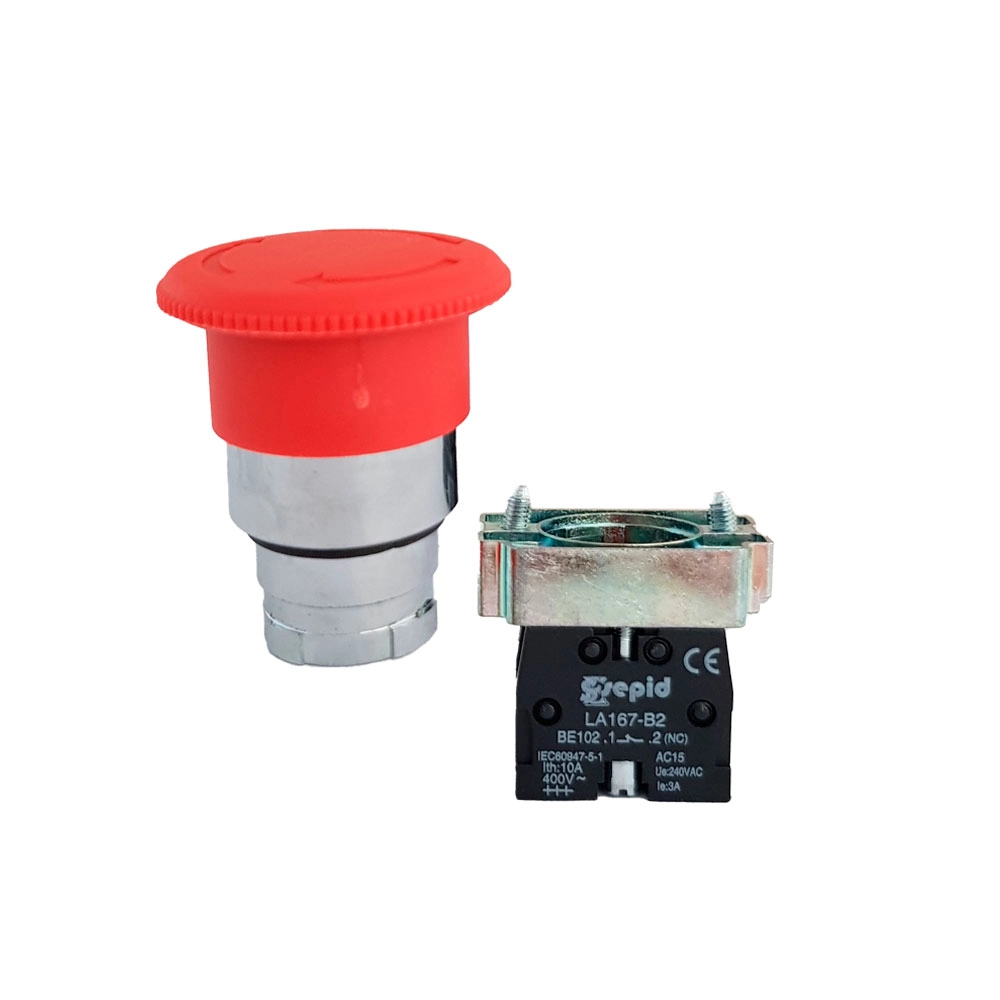

قالب شاسی قارچی قفل شو XB2 مدل XB2-BS542 برند سپید الکتریک، کلگی از جنس فلز است. کلگی دارای قسمتی لوله‌ای شکل به قطر 22 میلی‌متر است که بر روی سطح بیرونی آن، گیره‌هایی وجود دارد که از طریق آن، کلگی در داخل بدنه‌ی شستی قرار می‌گیرد. حال برای جدانشدن کلگی از بدنه در هنگام استفاده از آن در مدار فرمان، می‌توان از طریق سفت کردن پیچ‌هایی که در دو سمت بدنه قرار دارد، کلگی را به بدنه محکم کنید.

بلوک پلاتینی که در ساختار این شستی به کار برده شده است دارای گواهی کیفیت اروپا (CE) و گواهی استاندارد با شماره‌ی IEC60947-5-1 است. پلاتینی که در شستی قارچی قفل شو مدل XB2 مورداستفاده قرار گرفته است، توسط یک پیچ به بدنه متصل می‌شود. این بلوک پلاتینی، از نوع پلاتین نرمال بسته (Normally Close) با شماره‌های ترمینال 1 و 2 هستند که در هنگام تغییر در مدار فرمان، جهت قطع جریان توسط کاربر، کنتاکت‌ها تغییر می‌کنند. برای سیم‌بندی کنتاکت‌های این نوع شستی‌ها، از دو پلاتین نرمال بسته (Normally Close) با شماره‌های ترمینال 1 و 2 برای بخش استپ استفاده می‌شود.

ویژگی شاسی قارچی ساده XB2 مدل XB2-BC42 عبور جریان بالا در سیم‌ها کار با این وسیله به نسبت کلید بسیار راحت‌تر است جایگزین بسیار مناسب برای کلید کارکرد این نوع شستی به‌صورت لحظه‌ای است. عملکرد بالا به همین خاطر در مواردی به کار برده می‌شود که امنیت و اضطرار بسیار مهم است.

ویژگی شاسی قارچی قفل شو XB2 مدل XB2-BS542

• عبور جریان بالا در سیم‌ها
• کار با این وسیله به نسبت کلید بسیار راحت‌تر است
• جایگزین بسیار مناسب برای کلید کارکرد این نوع شستی به‌صورت لحظه‌ای است.
• عملکرد بالا به همین خاطر در مواردی به کار برده می‌شود که امنیت و اضطرار بسیار مهم است.

اجزای تشکیل دهنده شاسی قارچی قفل شو XB2 مدل XB2-BS542

• عملگر یا سری یا کلگی (Actuator): عملگر کلید فرمان یک‌طرفه به بخشی از کلید گفته می‌شود که قسمت رویه‌ی دسته آن به شکل اهرم هستند که در هنگام نصب، بر روی درب تابلو برق یا هر سطح دیگری که قابل‌مشاهده است و کاربر می‌تواند به‌راحتی به آن دسترسی داشته باشد، قرار می‌گیرد. این سری اهرم قابلیت چرخش 45 درجه را دارد که این تغییر حالت به‌صورت دستی انجام می‌شود. تغییر حالتی که در کلید انجام می‌شود، باتوجه‌به نوع کلید، دوحالته است.
• پلاتین: پوش باتن ها برای اینکه از قابلیت انتقال فرمان قطع و وصل در مدار الکتریکی برخوردار شوند در قطعات خود دو نوع کنتاکت یا پلاتین نرمال باز (NO) و نرمال بسته (NC)دارند که باتوجه‌به نوع کارایی کلید ممکن است دارای یکی از انواع پلاتین یا هر دوی آنها در ساختار خود شوند.
• قاب یا بدنه: بدنه قسمتی است که عملگر در داخل آن قرار می‌گیرد و پلاتین‌ها به آن متصل می‌شود. پلاتین‌هایی که در ساختار این کلید استفاده شده است به روش فشاردادن بر روی بدنه قرار گرفته است.

نحوه نصب شاسی قارچی قفل شو XB2 مدل XB2-BS542

برای نصب شاسی، در ابتدا سوراخی به‌اندازه 22 میلی‌متر در قسمتی که قصد نصب شستی را دارید ایجاد کنید و سپس کلگی را که قبلاً از بدنه جدا کرده بودید از داخل آن عبور داده و به‌وسیله مهره‌ای که برای محکم کردن کلگی به بدنه است، آن را به بدنه متصل می‌کنید. سپس سیم‌بندی‌های پلاتین‌ها را انجام داده و در مرحله آخر پلاتین‌ها را روی بدنه شستی قرار می‌دهید.
