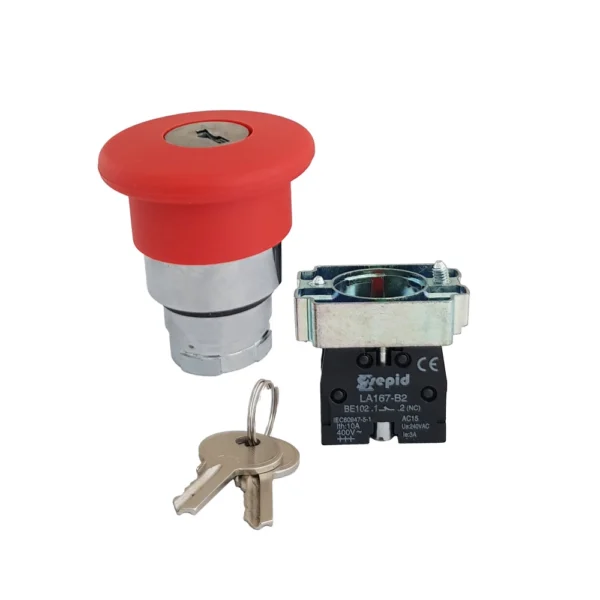

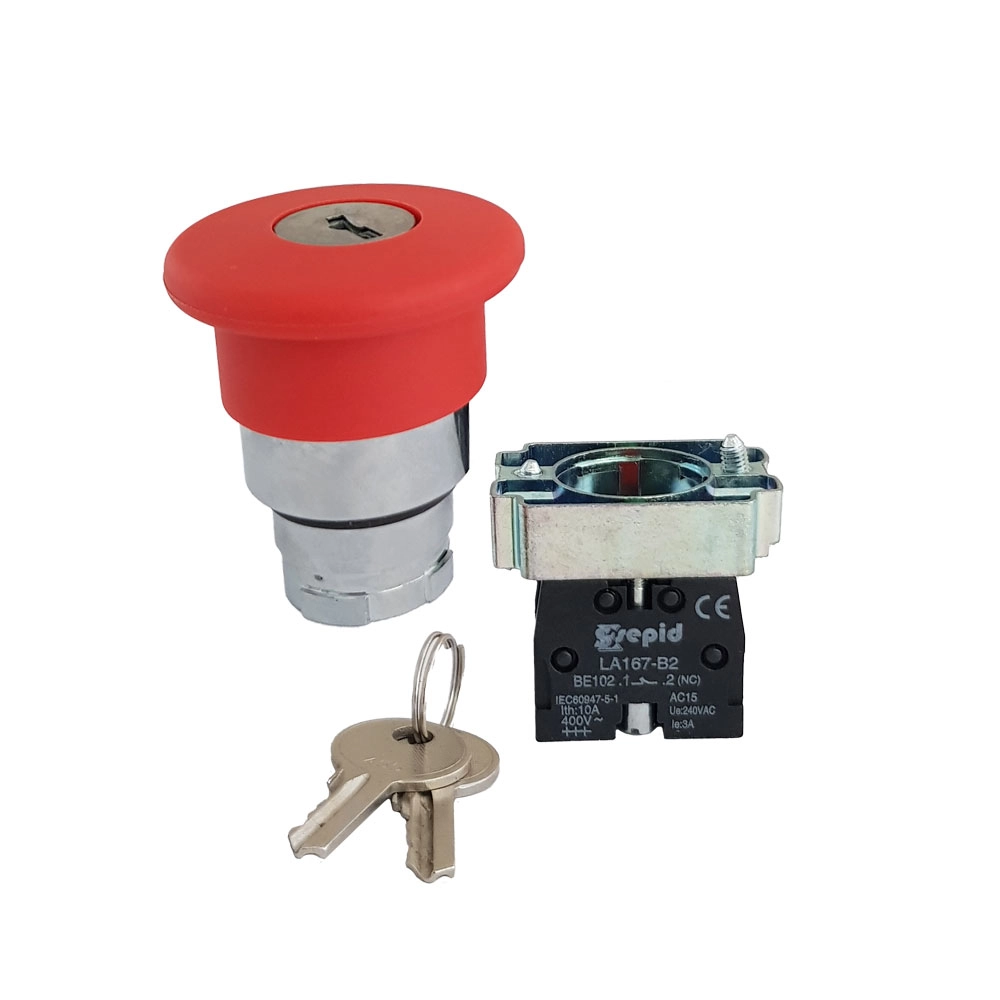

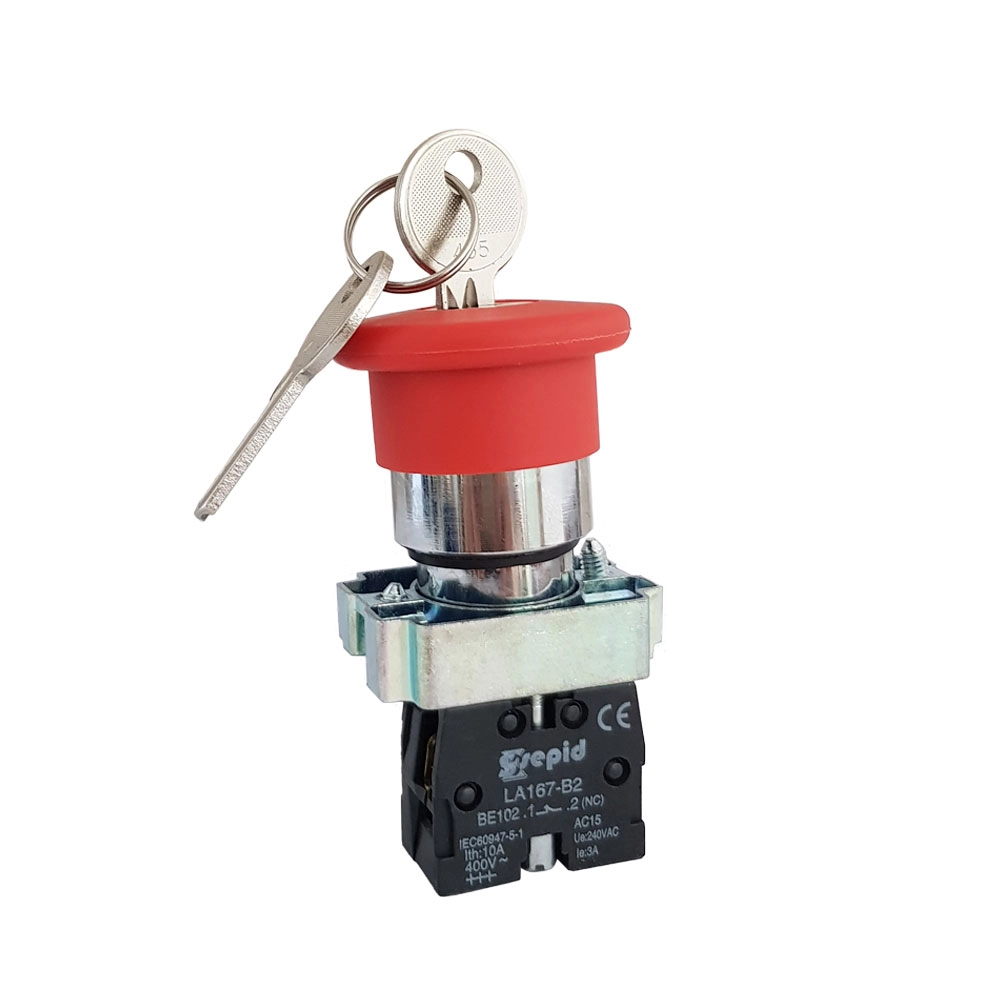

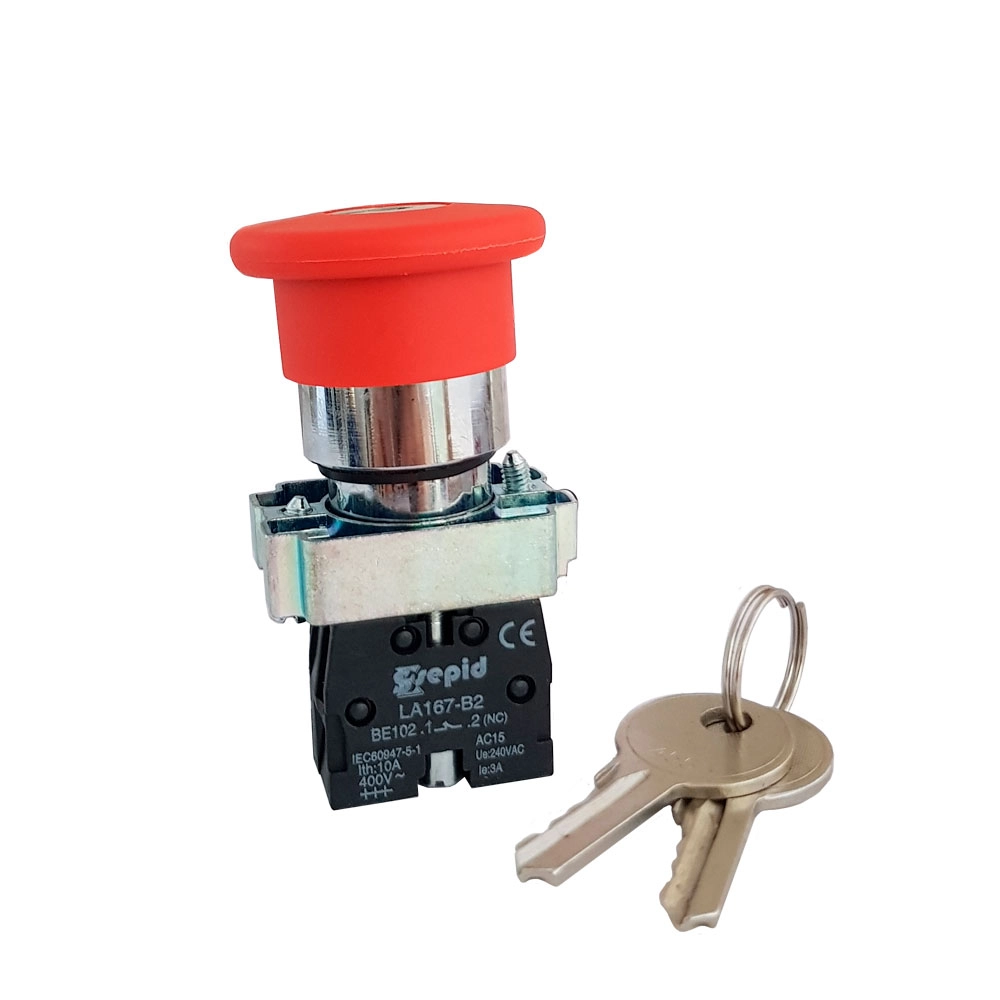

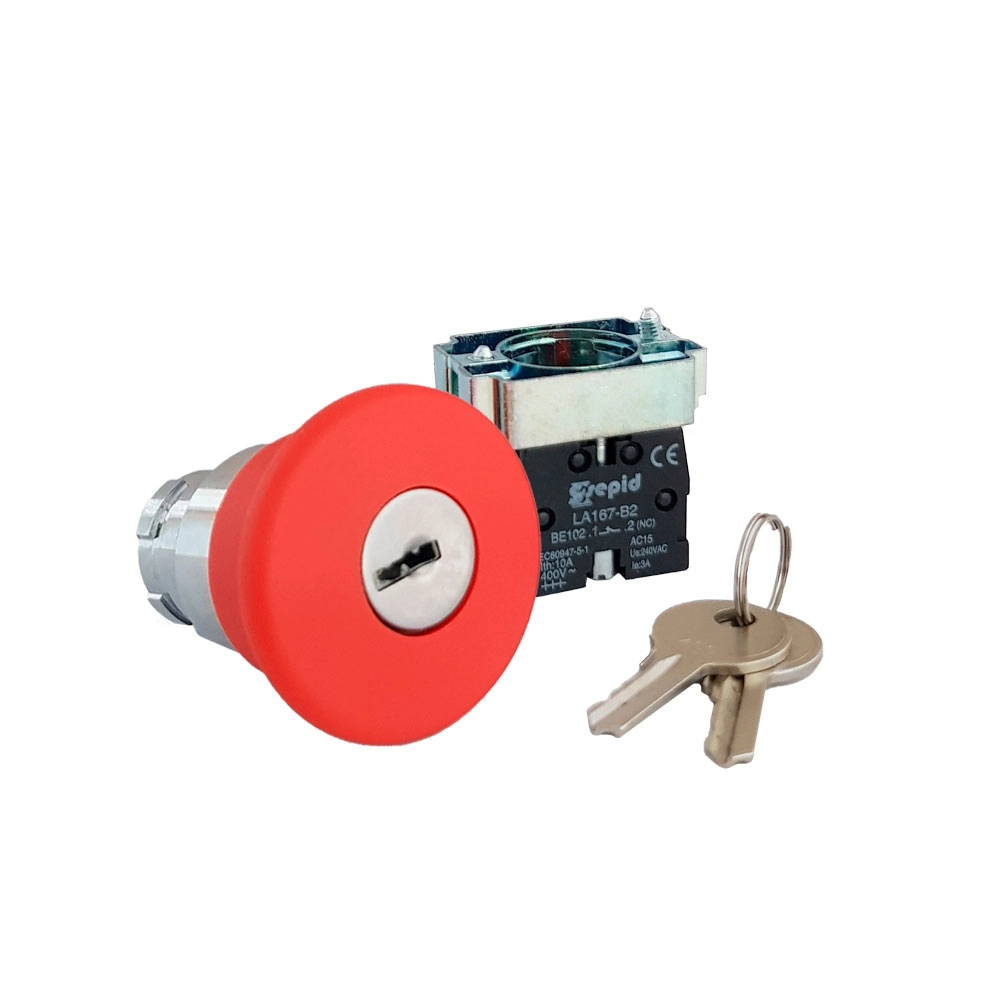

شاسی قارچی قفل شو کلیددار مدل XB2-BS142

شاسی قارچی قفل شو کلیددار مدل XB2-BS142

شاسی قارچی قفل شو کلیددار مدل XB2-BS142 در دسته پوش باتن قرار دارد. این محصول دارای مکانیزم قفل داخلی در ساختار عملگر (کلگی) خود هستند که پس از اعمال نیرو و واردشدن فشار بر روی آن، عملگر شستی قفل شده و پس از برداشتن فشار از روی آن، مجدد به حالت اولیه خود باز نمی‌گردد و در همان حالت باقی می‌ماند که از این نظر همانند کلیدهای برق می‌ماند. باتوجه‌به این نوع واکنش شستی، به این نوع شستی‌ها، کلید قطع اضطراری (Emergency Switching Off Push button) نیز گفته می‌شود که با کوچک‌ترین ضربه و بدون هیچ‌گونه دقتی تحریک می‌شود.

 کلگی که در ساختار این شستی به کار برده شده است از نوع قارچی تکی قفل شو کلیددار است که به جهت کاربرد اضطراری رنگ کلگی (رنگ کلگی قرمز است) که برای افزایش امنیت و دسترسی افرادی خاص به استفاده از آن برای خارج‌کردن کلید از حالت استوپ، در نظر گرفته شده است.

 عملکرد قارچی قفل شوی سوئیچ دار (Key Release) به این صورت است که پس از فشارآوردن بر روی کلگی و قطع مدار توسط شخص، برای راه‌اندازی مجدد آن می‌بایست مکانیزم قفل کلگی شستی را از حالت استپ اضطراری خارج کرده تا مدار دوباره راه‌اندازی شود برای این منظور از کلید قارچی استفاده نمایید.

 شاسی قارچی قفل شو کلیددار مدل XB2-BS142 به کار برده شده است از گواهی کیفیت اروپا (CE) و گواهی استاندارد با شماره‌ی IEC60947-5-1 برخوردار است. پلاتین شستی قارچی قفل شو مدل XB2 توسط یک پیچ به بدنه متصل می‌شود. این بلوک پلاتینی، از نوع پلاتین نرمال بسته (Normally Close) با شماره‌های ترمینال 1 و 2 هستند که در هنگام تغییر در مدار فرمان، جهت قطع جریان توسط کاربر، کنتاکت‌ها تغییر می‌کنند.

نحوه نصب شاسی قارچی قفل شو کلیددار مدل XB2-BS142

 برای نصب شاسی، در ابتدا سوراخی به‌اندازه 22 میلی‌متر در قسمتی که قصد نصب شستی را دارید به وجود می‌آورید و سپس کلگی را که قبلاً از بدنه جدا کرده بودید از داخل آن عبور داده و به‌وسیله مهره‌ای که برای محکم کردن کلگی به بدنه است، آن را به بدنه متصل می‌کنید. سپس سیم‌بندی‌های پلاتین‌ها را انجام داده و در مرحله آخر پلاتین‌ها را روی بدنه شستی قرار دهید.

شاسی قارچی قفل شو

 شاسی قارچی قفل شو از جمله مدل‌های شستی نوع XB2 برند سپید الکتریک است که در این نوع مدل‌ها، قالب کلگی از جنس فلز که کلگی دارای قسمتی لوله ای شکل به قطر 22 سانتی‌متر هستند که بر روی سطح بیرونی آن، گیره‌ای وجود دارد که از طریق آن، کلگی در داخل بدنه‌ی شستی قرار می‌گیرد در هنگام استفاده از آن در مدار فرمان، می‌توان از طریق سفت کردن پیچ‌هایی که در دو سمت بدنه قرار دارد، کلگی را به بدنه محکم کرد.

 این نوع از شستی‌های فرمان بدون چراغ و از نوع قارچی قفل شو سوییچ دار هستند. نکته قابل‌توجه در این مدل از شستی‌ها این است که امکان اضافه و کم‌کردن تعداد کنتاکت استوپ فلزی از طریق پیچ‌کردن وجود دارد که می‌توان به طور هم‌زمان چند تجهیز را خاموش کرد.

برای سیم‌بندی کنتاکت‌های این نوع شستی‌های، از دو پلاتین نرمال بسته (Normally Close) با شماره‌های ترمینال 1 و 2 برای بخش استپ استفاده می‌شود.

اجزای تشکیل‌دهنده شاسی قارچی قفل شو کلیددار مدل XB2-BS142

• دارای عملگر یا سری یا کلگی (Actuator): عملگر به بخشی از شستی گفته می‌شود که در هنگام نصب، بر روی درب تابلو برق یا هر سطح دیگری که قابل‌مشاهده است و در دسترس کاربر قرار می‌گیرد. این عملگرها ممکن است به شکل تکی، دوبل، چندگانه و بیشتر از دوبل در شستی به کار گرفته شود.
• دارای پلاتین: پوش باتن ها برای اینکه بتوانند فرمان قطع و وصل در مدار الکتریکی انتقال بدهند، دارای دو نوع کنتاکت یا پلاتین نرمال باز (NO) و نرمال بسته (NC) هستند که باتوجه‌به نوع شستی ممکن است دارای یکی از انواع پلاتین یا هر دوی آنها در ساختار خود شوند.
• قاب یا بدنه: بدنه قسمتی است که عملگر در داخل آن قرار می‌گیرد و پلاتین‌ها به آن متصل می‌شود. نحوه قرارگیری پلاتین‌هایی که در ساختار این شستی‌ها استفاده می‌شود به دو روش پیچ‌کردن و فشاردادن بر روی بدنه است.
