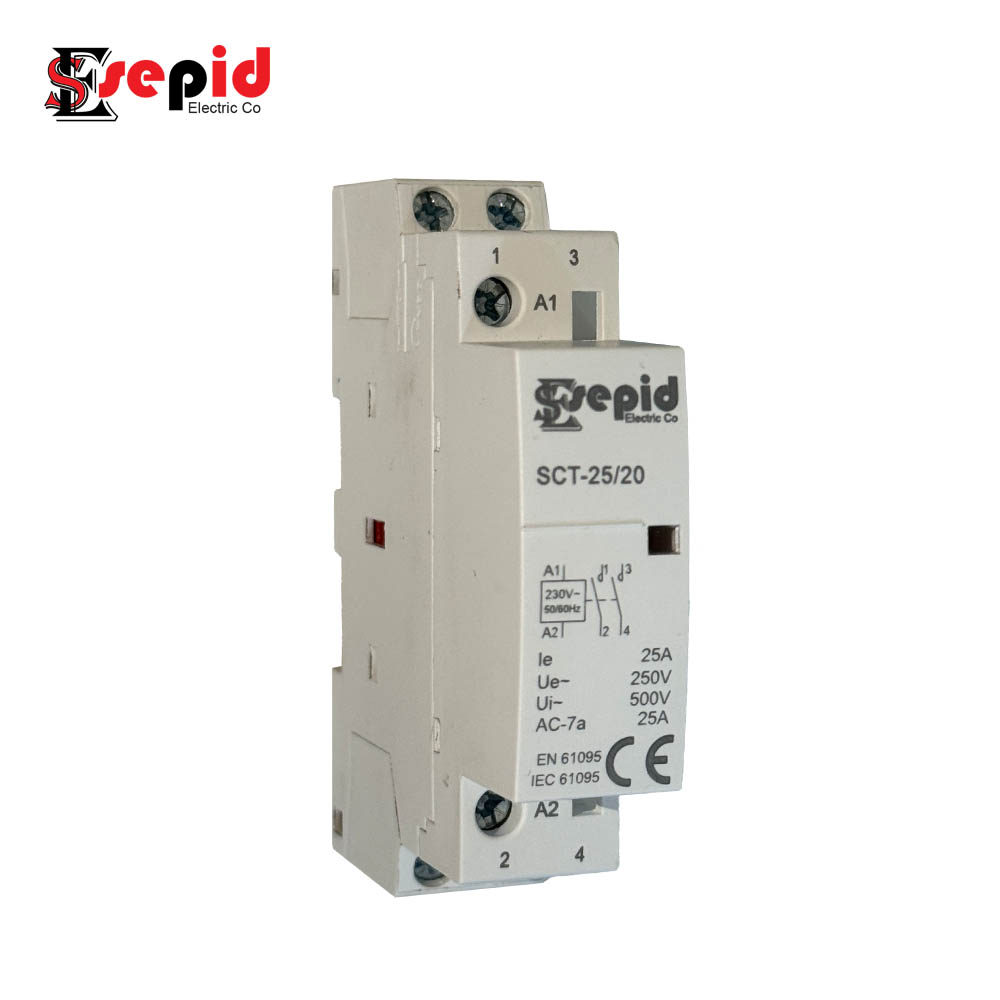

کنتاکتور تک فاز 25 آمپر سپید الکتریک

این دستگاه یک کلید مغناطیسی خودکار است که برای کنترل بارهای تک فاز تا 25 آمپر طراحی شده است. وظیفه ی این محصول، قطع و وصل جریان برق مصرف کننده به صورت خودکار یا از راه دور است. این عمل با اعمال ولتاژ 220 ولت AC به بوبین دستگاه از طریق پایه های A1 وA2 انجام می شود. این مدل بسیار کم صدا بوده و برای اغلب در مصارف خانگی و صنعتی سبک کارایی دارد.



ویژگی های مهم کنتاکتور تک فاز 25 آمپر

کنتاکتور تک فاز 25 آمپر سپید الکتریک به دلیل ابعاد جمع و جور آن مانند کلیدهای فیوزی، باعث صرفه جویی قابل توجهی در فضای تابلو برق می شود. بدنه بسته این قطعه نیز از نفوذ گرد و غبار به داخل جلوگیری کرده و در نتیجه احتمال جرقه یا نویز را کاهش می دهد و عمر مفید دستگاه را افزایش می دهد.

در ساخت این کنتاکتور از آلیاژ نقره باکیفیت در محل اتصال کنتاکت ها استفاده شده تا در قطع و وصل های مکرر، کارکرد پایداری داشته باشد. وجود نشانگر وضعیت روی بدنه، بررسی سریع حالت روشن یا خاموش دستگاه را برای کاربر آسان می کند. همچنین مدل مقاوم و دقیق این محصول باعث شده که نیازی به سرویس یا نگهداری دوره ای نداشته باشد و در طول زمان به صورت کاملا مطمئن کار کند.



کاربردهای کنتاکتور تک فاز 25 آمپر

این کنتاکتور تقویت جریان خروجی تجهیزات کنترلی را بر عهده دارد. هنگامی که دستگاهی مانند PLC، تایمر، ترموستات دیجیتال یا سیستم هوشمند ساختمان خروجی ضعیفی دارد و نمی تواند مستقیما بار اصلی را قطع و وصل کند، این قطعه نقش رابط دارد. در واقع، سیگنال ضعیف کنترلر را دریافت کرده و آن را به فرمانی قوی برای مدیریت بارهای اصلی تبدیل می کند. کاربردهای مختلف این محصول شامل موارد زیر است:

مصارف خانگی و ساختمانی

• نصب در جعبه فیوز جهت کنترل خطوط روشنایی و پریزها از راه دور.
• استفاده گسترده در سیستم های هوشمندسازی ساختمان BMS برای اجرای فرمان های اتوماسیون.
• کنترل روشنایی عمومی، پارکینگ و مشاعات در مجتمع های مسکونی.
• راه اندازی پمپ های آب خانگی، پمپ تصفیه استخر و جکوزی در ویلاها.
• کنترل سیستم های گرمایشی مانند المنت ها و سرمایشی مانند انواع کولرهای گازی.
• در هتل ها به عنوان کلید اصلی قطع و وصل برق اتاق که فرمان خود را از کارت خوان ورودی می گیرد.

مصارف صنعتی و تجاری

• ماشین آلات صنعتی سبک که دارای مصرف کننده های تک فاز هستند.
• راه اندازی موتورهای الکتریکی تک فاز، انواع فن های تهویه و کمپرسورها.
• تجهیزات CNC و دستگاه های لیزر.
• کنترل برق دستگاه های استخراج رمز ارز یا همان ماینر در مصارف تکفاز.
• یخچال های ویترینی و سردخانه های کوچک فروشگاهی.

مصارف کشاورزی

• راه اندازی و کنترل انواع پمپ های کفکش و پمپ های آبیاری تک فاز.



روش نصب کنتاکتور تک فاز 25 آمپر سپید الکتریک

نصب این کنتاکتور بسیار ساده است و مستقیما روی ریل 35 میلی متری در تابلو برق انجام می شود. این قطعه دارای دو بخش اصلی برای سیم کشی است که شامل بخش فرمان یا بوبین و بخش قدرت یا کنتاکت ها می شود.

بخش فرمان

• این بخش شامل دو پایانه به نام های A1 وA2 است.
• برای وصل کردن کنتاکتور، ولتاژ 220 ولت AC باید به پایه های A1 وA2 متصل شود. پایه A1 معمولا به سیم فرمانی وصل می شود که از خروجی کنترلر یا دستگاه کنترل کننده می آید و پایه A2 به سیم نول شبکه برق متصل است. با برقراری این ولتاژ، بوبین فعال شده و کنتاکت ها بسته می شوند تا جریان به مدار مصرف کننده منتقل گردد. قطع ولتاژ نیز باعث باز شدن کنتاکت ها و قطع جریان می شود.
• به محض رسیدن برق به A1 وA2، بوبین داخلی خاصیت مغناطیسی پیدا کرده و کنتاکت های قدرت را به حالت “وصل” تغییر وضعیت می دهد. با قطع شدن برق بوبین، فنر داخلی، کنتاکت ها را به حالت “قطع” بازمی گرداند.

بخش قدرت

• این کنتاکتور دارای دو پل مجزا برای عبور جریان اصلی مصرف کننده است. هر پل مسیر مستقلی دارد که شامل پایانه های 1 و 2 در پل اول و پایانه های 3 و 4 در پل دوم می شود. در حالت معمول، پایانه های 1 و 3 به ورودی برق شبکه متصل می شوند و پایانه های 2 و 4 خروجی هستند که جریان را به سمت مصرف کننده منتقل می کنند. این ساختار دوپل، امکان توزیع یکنواخت جریان و کنترل مطمئن تر بارهای تک فاز را فراهم می سازد.
• اگر بار مصرفی شما جریانی کمتر از 25 آمپر دارد مانند یک موتور کوچک 9 آمپری یا سیستم روشنایی، می توانید سیم فاز را به ورودی پل اول یا پایه 1 و سیم نول را به ورودی پل دوم یا پایه 3 وصل کنید. سپس فاز خروجی به سمت لامپ یا موتور از پایه 2 و نول خروجی از پایه 4 گرفته می شود. این روش، باعث قطع و وصل همزمان فاز و نول می شود.
• اگر بار شما جریانی نزدیک به 25 آمپر یا بیشتر تا سقف 50 آمپر برای بارهای اهمی مثل المنت دارد، باید دو پل را موازی کنید. در این حالت، سیم فاز ورودی به هر دو پایه 1 و 3 متصل می شود. سیم خروجی به سمت مصرف کننده نیز از هر دو پایه 2 و 4 گرفته می شود. این کار ظرفیت عبور جریان کنتاکتور را مخصوصا برای بارهای اهمی افزایش می دهد.



3 نکته مهم برای نصب کنتاکتور تک فاز

هنگام نصب این محصول به نکاتی که در ادامه گفته شده دقت داشته باشید:

1) همیشه توصیه می شود قبل از ورودی قدرت کنتاکتور یک کلید فیوز مینیاتوری جهت حفاظت مدار در برابر اتصال کوتاه یا اضافه بار نصب گردد.

2) جهت اتصال مطمئن و ایمن سیم ها به ترمینال ها، حتما از سرسیم مناسب یا وایرشو استفاده کنید.

3) از محکم بودن تمام اتصالات پیچی مطمئن شوید، زیرا اتصالات شل باعث ایجاد گرما، افت ولتاژ و خطر آتش سوزی می شوند.



نقد و بررسی

در تابلوهای برق، محدودیت فضا و صدای زیاد کنتاکتورهای سه فاز قدیمی همیشه مشکل ساز بوده است. کنتاکتور تک فاز 25 آمپر سپید الکتریک برای رفع این دو مشکل ساخته شده و ابعاد آن مشابه فیوز مینیاتوری است تا روی ریل DIN به راحتی نصب شود. عملکرد بسیار بی صدای آن، انتخابی مناسب برای ساختمان های هوشمند، بیمارستان ها و دفاتر کاری است. این مدل جایگزینی کم هزینه برای کنترل بارهای تک فاز مانند پمپ یا کولر گازی است.
