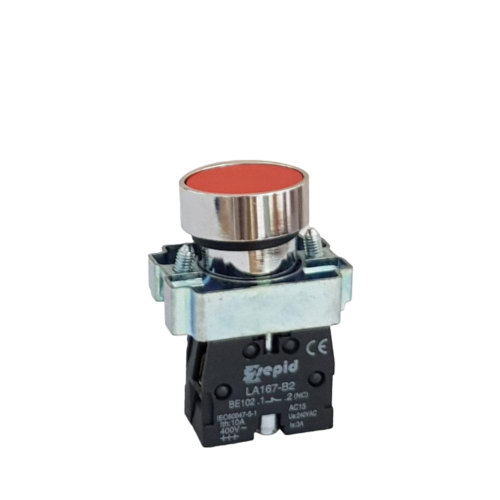

شاسی استپ چراغ‌دار XB2 مدل XB2-BA42، از جمله شستی های تک فرمان یا کلیدهای لحظه ای فرمان است که به آن شستی قطع یا شستی STOP نیز می گویند. این نوع شستی ها جهت قطع لحظه ای و موقت جریان در مدار فرمان سیستم های اتوماسیون و خط تولیدها و تابلوبرق های صنعتی استفاده می شود و به واسطه آن، تجهیزی که شستی استپ در آن به کار رفته است، به طور موقت و لحظه ای با فشردن شستی، مدار فرمان قطع و تجهیز خاموش می شود و به محض برداشتن انگشت از روی آن، مجدد مدار فرمان وصل و تجهیز راه اندازی می شود.

این دکمه های فشاری یا پوش باتن ها که دارای عملکرد موقت و لحظه ای هستند و ابعاد کوچکی دارند که با توجه به رنگ بندی‌ها جایگزین بسیار مناسبی به جای استفاده از کلید در مدار فرمان هستند.

رنگ کلگی شاسی استپ چراغ‌دار XB2 مدل XB2-BA42 قرمز است که این نوع رنگ بندی بر اساس استانداردها به معنای دکمه قطع یا خاموش کننده تجهیزاست.

شاسی استپ چراغ‌دار XB2 مدل XB2-BA42، از جمله مدل های برند سپید الکتریک است که در این نوع مدل ها، قالب کلگی از جنس فلز است و کلگی دارای قسمتی لوله ای شکل به قطر 22 میلی‌متر است که بر روی سطح بیرونی آن، گیره‌هایی هایی وجود دارد که از طریق آن، کلگی در داخل بدنه ی شستی  قرار می گیرد. حال برای جدا نشدن کلگی از بدنه، در هنگام استفاده از آن در مدار فرمان، می توان از طریق سفت کردن پیچ هایی که در دو سمت بدنه قرار دارد، کلگی را به بدنه محکم کنید.

این نوع از شستی های فرمان از نوع چراغ‌دار است و دیگر نیازی به تهیه ی جداگانه چراغ سیگنال نیست و علاوه بر آن از نظر سیم کشی و ایجاد سوراخ برای نصب چراغ سیگنال دغدغه ای وجود ندارد. نکته قابل توجه در این مدل از شستی ها این است که امکان اضافه و کم کردن تعداد کنتاکت استارت فلزی از طریق پیچ کردن وجود دارد.

پلاتینی که در شاسی استپ چراغ‌دار XB2 مدل XB2-BA42 مورد استفاده قرار گرفته است، توسط یک پیچ به بدنه متصل می شود. این بلوک  پلاتینی از نوع پلاتین نرمال بسته (Normally Close) با شماره های ترمینال 1 و 2 است که در هنگام تغییر در مدار فرمان، جهت قطع جریان توسط کاربر، کنتاکت ها تغییر می کنند. کنتاکت هایی که در ساختار این شستی ها به کار برده شده است دارای گواهی کیفیت اروپا (CE) و گواهی استاندارد بین المللی با شماره‌ی IEC60947-5-1 است.

برای سیم بندی کنتاکت های این شستی ها، از دو پلاتین نرمال بسته (Normally Close) با شماره های ترمینال 1 و 2 برای بخش استپ استفاده می شود. نحوه سیم بندی سیم بندی کنتاکت چراغ آن نیز به صورت جداگانه انجام می شود، به این شکل که یک سیم فاز به یک ترمینال و یک سیم نول به ترمینال دیگر آن وارد می شود که با اتصال سیم بندی های کنتاکت چراغ به مدار فرمان، چراغ را همیشه روشن نگه می دارد. این چراغ قابلیت تعویض دارد و می توان آن را عوض کرد؛ البته در هنگام تعویض باید به توان آن دقت کرد. چراغی که در این نوع شستی ها به کار برده می شود دارای توان 2.6 وات است.

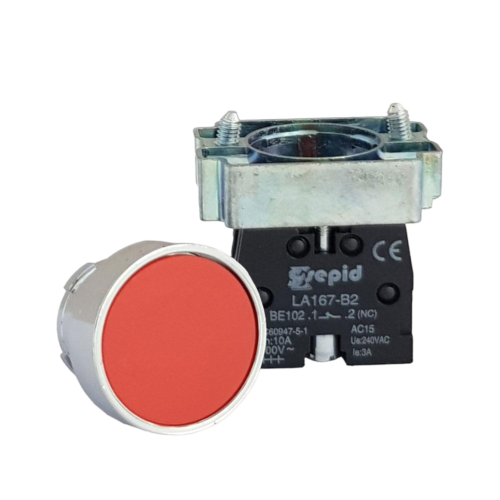

اجزای تشکیل دهنده شاسی استپ چراغ‌دار XB2 مدل XB2-BA42

• عملگر یا سری یا کلگی (Actuator): عملگر کلید فرمان یک‌طرفه به بخشی از کلید گفته می‌شود که قسمت رویه‌ی دسته آن به شکل اهرم هستند که در هنگام نصب، بر روی درب تابلو برق یا هر سطح دیگری که قابل‌مشاهده است و کاربر به‌راحتی به آن دسترسی دارد. این سری اهرم قابلیت چرخش 45 درجه را دارد که این تغییر حالت به‌صورت دستی انجام می‌شود. تغییر حالتی که در کلید انجام می‌شود، باتوجه‌به نوع کلید، دوحالته است.
• پلاتین: پوش باتن ها برای اینکه از قابلیت انتقال فرمان قطع و وصل در مدار الکتریکی برخوردار شوند در قطعات خود دو نوع کنتاکت یا پلاتین نرمال باز (NO) و نرمال بسته (NC)دارند که باتوجه‌به نوع کارایی کلید ممکن است دارای یکی از انواع پلاتین یا هر دوی آنها در ساختار خود شوند.
• قاب یا بدنه: بدنه قسمتی است که عملگر در داخل آن قرار می‌گیرد و پلاتین‌ها به آن متصل می‌شود. نحوه قرارگیری پلاتین‌هایی که در ساختار این کلید استفاده شده است، به روش فشاردادن بر روی بدنه است.

نحوه نصب شاسی استپ چراغ‌دار XB2 مدل XB2-BA42

 برای نصب شاسی، در ابتدا سوراخی به‌اندازه 22 میلی‌متر در قسمتی که قصد نصب شستی را دارید ایجاد کنید و سپس کلگی را که قبلاً از بدنه جدا کرده بودید از داخل آن عبور داده و به‌وسیله مهره‌ای که برای محکم کردن کلگی به بدنه است، آن را به بدنه متصل می‌کنید. سپس سیم‌بندی‌های پلاتین‌ها را انجام داده و در مرحله آخر پلاتین‌ها را روی بدنه شستی قرار می‌دهید.
